TA15鈦合金（名義成分Ti-6.5Al-2Zr-1Mo-1V）作為近α型高溫鈦合金，在航空航天領域占據不可替代的戰略地位。該合金在500℃以下展現優異的熱強性和焊接性能，同時保持α+β型鈦合金的良好塑性，成為航空發動機、火箭結構件及高速飛行器骨架的首選材料。近年隨著增材制造、微觀組織調控等技術的突破，TA15的應用邊界不斷拓展——從傳統鍛件到一體化打印的機匣結構，從減重30%的空客A350支架到戰場快速修復的移動零件醫院，其技術演進正深刻重塑航空航天制造體系。
利泰金屬整合最新研究成果與產業實踐，系統解析TA15鈦合金的化學成分、物理性能、加工工藝及應用場景，重點對比國內外產業化進展，并基于2025年巴黎航展等前沿動態展望發展趨勢。數據顯示：通過近β熱處理+水冷的創新工藝（CN119956276A專利），TA15室溫沖擊韌性提升40%；而26激光器協同的BLT-S1500設備更實現1.5米級大尺寸零件一體成形，壁厚降至2mm，推動航空結構設計范式變革。
一、材料基礎特性
1. 名義及化學成分
TA15鈦合金名義成分為Ti-6.5Al-2Zr-1Mo-1V，屬于近α型鈦合金，通過Al元素穩定α相，Mo和V元素穩定β相，Zr元素增強固溶強化。其精確化學成分控制對性能至關重要，尤其雜質元素需嚴格限制以保證高溫服役可靠性。
表：TA15鈦合金化學成分（質量分數，%）
| 元素 | 含量范圍 | 功能 | 允許雜質上限 |
| Al | 6.0-7.3 | α相穩定劑，提高熱強性 | - |
| Zr | 1.8-2.5 | 固溶強化，改善蠕變抗力 | - |
| Mo | 0.8-2.0 | β相穩定劑，提升淬透性 | - |
| V | 0.8-2.5 | β相穩定劑，增強塑性 | - |
| Ti | 余量 | 基體 | - |
| O | ≤0.13 | 間隙元素，強化但降低韌性 | 0.15 |
| Fe | ≤0.25 | 降低耐蝕性 | 0.30 |
| C | ≤0.05 | 形成碳化物 | 0.08 |
| N | ≤0.04 | 導致脆化 | 0.05 |
2. 物理性能
TA15在高溫環境表現出低熱膨脹系數與適中導熱率，使其在熱循環條件下具有優異尺寸穩定性。與TC4相比，其高溫物理性能更均衡，適用于500℃以下長期服役的航空結構件。
表：TA15鈦合金典型物理性能
| 性能參數 | 數值 | 測試條件 |
| 密度 | 4.45 g/cm3 | 室溫 |
| 熔點 | 1600-1660℃ | - |
| 熱膨脹系數 | 8.9×10??/℃ | 20-500℃ |
| 導熱系數 | 7.8 W/(m·K) | 100℃ |
| 10.5 W/(m·K) | 500℃ | |
| 比熱容 | 560 J/(kg·K) | 100℃ |
| 電阻率 | 1.65 μΩ·m | 室溫 |
3. 機械性能
TA15的機械性能顯著依賴于微觀組織狀態和加工工藝。傳統鍛造TA15通常呈現等軸α+β雙相組織，而增材制造則形成針狀α′馬氏體，導致強度升高但塑性下降。最新熱處理技術通過調控三態組織（等軸α+片層α+β轉變組織），實現強度-韌性協同提升。
室溫性能：
抗拉強度：≥950 MPa（鍛件） / 1100-1250 MPa（增材制造）
屈服強度：≥850 MPa（鍛件）
斷后伸長率：8-12%（鍛件） / 5-8%（增材制造原始態）
沖擊韌性：經近β熱處理+水冷及兩相區處理（CN119956276A專利），可達45 J/cm2，較傳統工藝提升40%
高溫性能：
500℃：抗拉強度890 MPa，屈服強度745 MPa，斷后伸長率11.0%
550℃：屈服強度驟降至620 MPa，斷后伸長率不足7%，表明其服役溫度上限為500℃
4. 耐腐蝕性能
TA15在氧化性環境中表現出優異耐蝕性，主要歸因于表面形成的致密TiO?氧化膜。在高溫（>600℃）下，氧化膜增厚可能導致局部剝落，可通過表面改性技術增強保護。
航空燃油環境：年腐蝕深度<0.005 mm，滿足發動機燃油系統長期使用
鹽霧環境：經α化熱處理（如CN119304523A專利）后表面形成鈦氧化物層，硬度提升30%，耐磨性提高50%
高溫腐蝕防護：超聲滾壓預處理（USRP）+低溫離子滲氮（PN）技術，可使氮化層厚度增至10μm（650℃），耐蝕性提升3-4倍
5. 國際牌號對應
TA15鈦合金在全球主要標準體系中存在以下對應關系：
俄羅斯：BT20（ГОСТ Р 71186-2023）
美國：Ti-6211（AMS 4916）
中國：TA15（GB/T 3620.1-2016）
需注意：雖成分相似，但因冶煉工藝差異，國產TA15氧含量控制更嚴格（≤0.13% vs 國際0.15%），保障更高高溫一致性。
二、加工制造技術
1. 加工注意事項
切削加工：
刀具推薦：金剛石涂層硬質合金刀具，前角10°-12°，后角8°-10°
參數優化：采用NSGA-II算法多目標優化，銑削TiBw/TA15復合材料時，最佳切削速度60-80 m/min，進給量0.08-0.12 mm/z，避免刀具壽命縮短30%
熱加工：
鍛造溫度：β相變點（Tβ）以下30-50℃（約950-980℃），變形量40%-60%以避免晶粒粗化
熱處理：真空退火（800-850℃/1-2h），冷卻速率控制是關鍵，水冷易致變形
增材制造：
需添加三角板群支撐結構（CN119282136A專利），防止大型艙段（>1m）開裂變形
層厚控制：30-50 μm，激光功率300-400 W，掃描速度1000-1200 mm/s
2. 常見產品規格
TA15鈦合金商業化產品形態多樣，滿足不同航空部件需求37：
| 產品類型 | 規格范圍 | 主要應用場景 |
| 板材 | 厚度0.8-50 mm，寬度≤1500 mm | 飛機蒙皮、艙段焊接 |
| 鍛件 | 最大投影面積≥0.5 m2 | 發動機支架、承力框 |
| 絲材 | 直徑0.5-3.0 mm（低成本制備專利CN120023199A） | 焊絲、WAAM增材制造 |
| 增材制造粉末 | 粒徑15-53 μm，球形度>95% | SLM/EBM精密零件 |
3. 制造工藝與流程
TA15鈦合金制造工藝路線分為傳統路線與增材制造路線，核心差異在于成形環節：
傳統工藝路線：
真空自耗熔煉（VAR）→ 鍛造開坯 → 熱軋/冷軋 → 熱處理 → 機加工 → 表面處理
熔煉要求：至少三次VAR，確保成分均勻（Al偏析≤0.3%）
綠色突破：天成航材采用80%再生料添加，降低碳足跡30%8
增材制造路線：
等離子旋轉電極制粉（PREP）→ SLM/EBM成形 → 線切割去支撐 → 熱等靜壓（HIP）→ 精加工
大尺寸成形：鉑力特BLT-S1500設備（26激光器），成形尺寸1.5×1.5×1.2 m，精度±0.1 mm

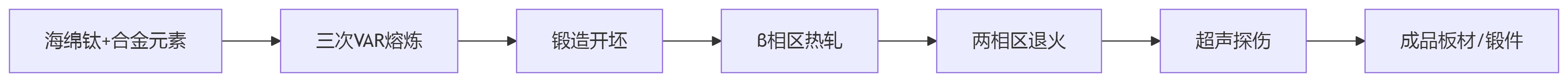

圖：TA15鈦合金典型工藝流程
4. 執行標準
TA15鈦合金全流程質量控制需滿足以下標準體系：
材料生產：
GB/T 3620.1-2016《鈦及鈦合金牌號和化學成分》
GB/T 38915-2020《高溫鈦合金鍛件》（涵蓋TA15）
無損檢測：
HB 7718《航空用鈦合金超聲波探傷》，缺陷閾值≤φ2 mm
ASTM B381《鈦合金鍛件驗收標準》
增材制造：
T/CSBM 0023-2022《3D打印下頜骨植入物》（延伸至航空復雜結構）
三、航空核心應用與突破案例
1. 應用領域（具體部件）
TA15鈦合金在航空航天領域的應用集中于高承力、耐高溫關鍵部件：
航空發動機：
中介機匣：鉑力特采用BLT-S1500一體成形1.35×1.35×0.33 m機匣，壁厚2 mm，減重30%
壓氣機葉片：工作溫度450-500℃，替代高溫合金減重40%
渦輪盤：結合TiB增強，使用溫度提升至650℃
飛行器結構：
空氣舵骨架：TiBw/TA15復合材料替代高強鋼，耐熱沖擊性提升
艙段連接環：激光選區熔化（SLM）成形，通過三角板群支撐解決開裂問題（CN119282136A專利）
承力球頭：α化熱處理強化表面（CN119304523A專利），硬度達HRC45
航天系統：
火箭燃料箱：絲材電弧增材制造（WAAM），沉積速率2.23 kg/h
噴管擴張段：工作溫度≤500℃，循環壽命超100次
2. 與航空用其他鈦合金的區別
TA15相較于其他航空鈦合金，核心優勢在于高溫穩定性與焊接性能，但成本高于TC4系列310：
表：TA15與其他航空鈦合金性能對比
| 特性 | TA15（近α型） | TC4（α+β型） | TiAl（金屬間化合物） |
| 室溫強度 | 950-1100 MPa | 900-1000 MPa | 650-800 MPa |
| 500℃強度 | 745 MPa（屈服） | <550 MPa | 600-700 MPa |
| 最高服役溫度 | 500℃ | 350℃ | 900℃ |
| 延伸率 | 8%-12% | 10%-15% | 1%-3% |
| 焊接性能 | 優異 | 良好 | 極差 |
| 典型應用 | 發動機機匣、艙段 | 飛機結構件、緊固件 | 渦輪葉片 |
3. 先進制造工藝突破案例
大尺寸機匣一體成形（2025）：
中國航發渦輪院聯合鉑力特，采用BLT-S1500設備26激光器協同制造1.35米中介機匣，通過薄壁自成形加強筋技術提升剛性，生產周期縮短80%，零件通過液氫環境驗證（-196℃）
再生料高比例應用（2025）：
天成航材在巴黎航展展示含80%再生料的TA15鍛件，性能滿足航空標準，成本降低35%，開辟綠色制造路徑
沖擊韌性提升技術（2025）：
西安經開區團隊開發“近β熱處理水冷+兩相區熱處理空冷”工藝（CN119956276A），獲得三態組織，沖擊韌性達45 J/cm2，解決增材制造TA15塑性不足問題
四、國內外產業化對比與技術挑戰
1. 產業化水平對比
國內外企業在TA15鈦合金產業化方面各具優勢，中國在增材制造應用規模領先，但基礎研發仍需突破：
表：TA15鈦合金產業化能力國內外對比
| 維度 | 國內代表企業/機構 | 國際先進水平 | 差距/優勢 |
| 材料制備 | 天成航材、寶鈦股份 | VSMPO（俄羅斯） | 純凈度控制差距（O含量波動±0.02% vs ±0.01%） |
| 增材制造 | 鉑力特（BLT-S1500） | Arcam EBM（瑞典） | 成形尺寸相當，但EBM表面粗糙度更低（Ra 8μm vs 5μm） |
| 成本控制 | 成都先進金屬（專利CN120023199A） | ATI（美國） | 絲材成本低15%，但大單重鑄錠（>5噸）合格率低20% |
| 綠色制造 | 天成航材（80%再生料） | TIMET回收技術 | 再生料比例領先（80% vs 50%） |
2. 技術挑戰與前沿攻關
當前TA15鈦合金面臨三大核心挑戰，前沿攻關聚焦跨尺度協同優化：
熱應力與變形控制：
問題：增材制造大尺寸艙段（如火箭燃料箱）溫度梯度導致殘余應力>500 MPa
攻關：
數字孿生實時監控熔池形態（鉑力特BLT-S1500）
開發變截面掃描策略，降低熱累積（2025年北航團隊成果）
高溫性能極限突破：
問題：550℃以上強度驟降，難以滿足新一代發動機需求
攻關：
TiB?顆粒增強（TiBw/TA15），650℃抗蠕變性提升80%
開發Ti-Al-Nb基合金（耐溫>1000℃）
成本與效率瓶頸：
問題：航空級TA15粉末價格達$300/kg，限制增材制造普及
攻關：
WAAM技術采用絲材替代粉末，成本降低50%（成都先進金屬專利CN120023199A）
粉末回收系統實現利用率>80%
五、趨勢展望
基于2025年巴黎航展及最新專利，TA15鈦合金未來五年將向三大方向演進：
低成本短流程制造
目標：2030年綜合成本降低50%
路徑：再生料高比例應用（天成航材80%方案）、絲材電弧增材制造（WAAM）、輥模拉拔在線熱處理（成都先進金屬專利）
智能化工藝控制
應用AI驅動帕累托優化框架：實現強度-延展性協同（如UTS 1190MPa + 延展性16.5%）
數字孿生工廠：實時調控熔池形態與熱循環
極端環境適配擴展
超低溫：長征五號TC4 ELI液氫燃料箱技術遷移至TA15，-196℃韌性保持
超高溫：TiAl-Nb基合金開發，耐溫>1000℃
綠色循環經濟
建立“粉末-打印-回收”閉環體系，碳足跡降低40%
2025年巴黎航展展示廢料再生TA15鍛件，性能達標率100%
總結
TA15鈦合金作為航空航天領域戰略材料，正經歷從“可選材料”到“核心材料”的轉型。本報告整合最新技術動態與產業實踐，提煉六大核心結論：
性能突破：通過三態組織調控（CN119956276A專利），TA15室溫沖擊韌性達45 J/cm2，較傳統工藝提升40%；500℃高溫強度保持745 MPa，確立其在航空發動機中溫區的不可替代性410。
制造革新：26激光器協同成形（BLT-S1500）實現1.5米級大尺寸零件一體制造，壁厚降至2mm；80%再生料添加技術（天成航材）突破綠色制造瓶頸，成本降低35%。
應用拓展：從傳統發動機機匣（鉑力特中介機匣減重30%）到超高速飛行器空氣舵（TiBw/TA15復合材料），服役邊界延伸至液氫環境（-196℃）與550℃氧化環境。
技術挑戰：亟需突破大尺寸構件熱應力控制（殘余應力>500 MPa）、550℃以上強度衰減、粉末成本高（$300/kg）三大瓶頸。
產業格局：國內增材制造應用規模領先（鉑力特BLT-S1500），但基礎材料純凈度控制（氧含量波動±0.02%）仍遜于國際頭部企業。
未來路徑：向低成本化（WAAM絲材成本降50%）、智能化（AI帕累托優化）、綠色化（閉環粉末回收）演進，2030年有望成為航空結構主流材料。
TA15鈦合金的技術演進不僅是材料科學的突破，更驅動航空結構設計范式變革——從“制造適應設計”轉向“設計釋放制造潛力”。隨著中國在增材裝備與綠色制造領域的領先優勢持續擴大，TA15有望成為高端裝備制造的“新名片”。
|
|
|
|
|
寶雞市利泰有色金屬有限公司
地址：寶雞市寶鈦路中段高架橋下東南側
電話：0917 - 3388692
手機：13809177611，13809174611 ，15191732211 ，15829405144
bjliti.cn
利泰金屬手機網
