冷卻速率主導Ti55531亞穩β型鈦合金（Ti-5Al-5V-5Mo-3Cr-1Zr）β退火組織演變與力學性能關聯機制及Hall-Petch關系定量表征研究

Ti55531(Ti-5Al-5V-5Mo-3Cr-1Zr) 合金是在 BT22 鈦合金的基礎上，由阿維斯瑪鎂鈦聯合企業與空中客車公司合作開發的一種高強度?高韌性的亞穩 β 型鈦合金 [1-5]?該合金具有良好的斷裂韌性和很高的強度，比較適于制造機翼和發動機之間的連接裝置，并于 2004 年成功應用于空客 A380 寬體客機機翼與掛架的連接裝置 [6-7], 其強度與韌性之間的優良組合受到了飛機設計師和鈦合金研究者的青睞?

Ti55531合金的合金化程度高，固溶時效熱處理強化效果明顯，通過 α+β 兩相區固溶時效熱處理，其固溶時效態的抗拉強度可達到 1200~1350 MPa, 但斷裂韌度 K?IC?值大約只有 40 MPa?m^(1/2)?通過采用 β 退火處理工藝可以使 Ti55531合金的斷裂韌度 K?IC?值提高到 70 MPa?m^(1/2) 的水平，但 Q/1S M1005-2020 標準中對應的使用抗拉強度水平則降低到 1150~1300 MPa?相對于 α+β 兩相區固溶時效熱處理工藝，采用 β 退火處理工藝可以使 Ti55531合金獲得更好的強韌性匹配，在一定程度上擴大其應用范圍?

現有研究結果表明，Ti55531合金的顯微組織對退火工藝較為敏感 [8-9]?王清瑞等 [10] 研究了不同溫度 β 退火后 Ti55531合金的室溫力學性能，研究發現隨著 β 退火溫度的升高，β 相中的次生 α 相明顯粗化，從而導致合金強度顯著降低，在 600~650 ℃退火時，強度與退火溫度呈線性關系，延伸率和斷面收縮率隨退火溫度升高變化不大?高玉社等 [11] 研究了熱處理工藝對 Ti55531合金組織及性能的影響，發現固溶強化熱處理可以大幅度提高 Ti55531合金的強度，其抗拉強度可達 1380 MPa, 但斷裂韌性和塑性相對較低；經 β 退火熱處理后，Ti55531合金具有較佳的強韌性匹配，抗拉強度為 1170 MPa, 延伸率為 11.0%, 斷裂韌度為 97.6 MPa?m^(1/2), 沖擊吸收能量為 35 J?目前，對 Ti55531合金的研究主要集中在熱模擬壓縮后的動態再結晶和織構演變 [12]?等溫相變 [13]?本構方程及動態再結晶模型建立 [14] 等，而鮮有關于 Ti55531合金在 β 退火冷卻時冷卻速率對其組織與性能影響的研究報道?固溶處理后的冷卻過程是鈦合金加工最重要的環節之一，在不同的固溶冷卻速率下，β 相可能直接析出 α 相，也可能分解為中間過渡相 ω 相、β' 相及 α?相等 [15], 從而直接影響該合金的最終力學性能?以 Ti55531合金鍛坯為研究對象，對比分析了 β 退火處理時不同冷卻速率對其顯微組織?室溫拉伸性能?斷裂韌度和沖擊性能的影響，以期為制定合理的熱處理工藝提供數據支撐，推動 Ti55531合金的工程化應用?

1、實 驗

實驗材料選用 φ150 mm 的 Ti55531合金棒材，經兩相區鍛造成 90 mm×180 mm×300 mm 的鍛坯，其化學成分如表 1 所示?通過金相法測定該合金的相變溫度在 824 ℃附近?將鍛坯放入電阻爐中，分別按表 2 所示熱處理工藝進行熱處理?其中，S-A 試樣采用非控溫方式自然爐冷，S-B?S-C?S-D 試樣分別按設定的冷卻速率進行冷卻?

表 1 Ti-55531 合金鍛坯化學成分 (w/%)

Table 1 Chemical composition of Ti-55531 alloy

表 2 Ti-55531 合金熱處理工藝

Table 2 Heat treatment processes of Ti-55531 alloy

利用線切割法從鍛坯心部分別切取滿足顯微組織分析以及拉伸性能?斷裂韌度?沖擊性能測試所需的試樣?金相試樣用自動拋光機拋光，然后在 V (HF):V (HNO?):V (H?O)=10:7:83 的腐蝕液中進行腐蝕處理，采用 Sigma 300 場發射掃描電子顯微鏡 (SEM) 進行顯微組織觀察，利用 Image-pro Plus 6.0 圖像分析軟件進行顯微組織定量分析?室溫拉伸性能按 GB/T 228.1-2021 標準測試，試樣為工作區直徑 5 mm 的 R7 圓棒，在 INSTRON 5887 拉伸試驗機上進行試驗?沖擊性能按 GB/T 229-2020 標準測試，采用標準 U 型缺口沖擊試樣，在 JBS-750 金屬擺錘式?jīng)_擊試驗機上進行試驗?斷裂韌度按 GB/T 4161-2007 標準測試，試樣厚度為 25 mm, 在 MTS 810 液壓伺服疲勞試驗機上進行試驗?

2、結果與分析

2.1 顯微組織

Ti55531合金經不同冷卻速率爐冷后的顯微組織如圖 1 所示?從圖 1 可以看出，Ti55531合金經不同冷卻速率爐冷后，均形成了明顯的晶界 α 相，顯微組織均由平直晶界 α 相 (α?GB?)?殘余 β 相以及尺寸不一的晶內片層狀 α 相 (α?WM?) 組成，但其片層狀 α 相的寬度各不相同?Ti55531合金在退火保溫過程中，由于退火溫度處于 β 單相區，因此合金在保溫過程中形成了明顯的晶界?在隨后的爐冷過程中，爐溫逐漸降低，當溫度低于相變點時，在形成晶界 α 相的同時，晶內逐漸析出了彼此交織排布的片層狀 α 相?由于爐冷冷卻速率不同，其析出的晶界 α 相和片層狀 α 相的厚度各不相同?

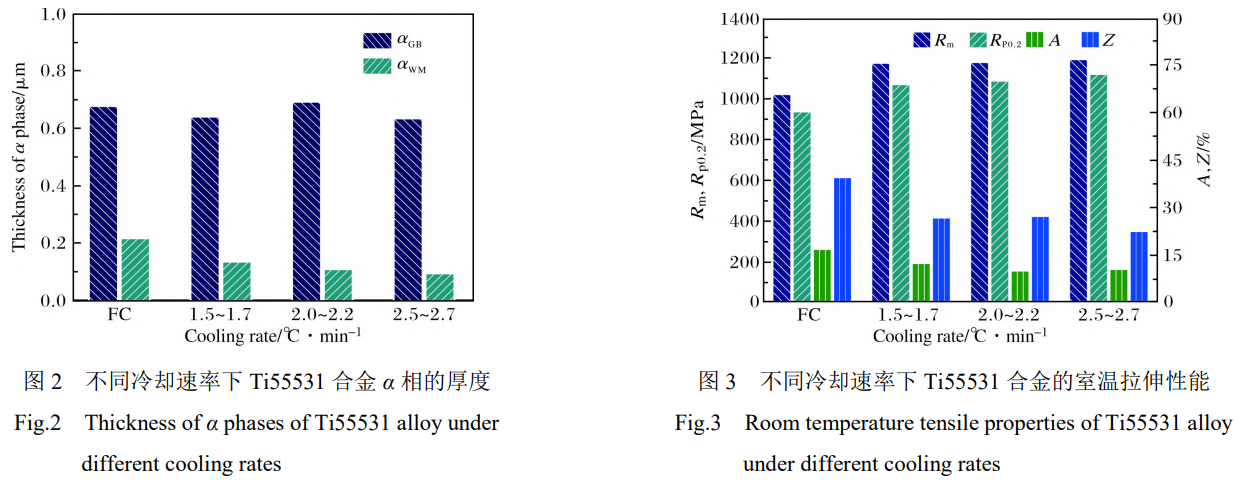

當 Ti55531合金采用非控溫方式自然爐冷時 (S-A), 其溫度的降低受到電爐保溫層厚度?周圍環境溫度以及其自身結構尺寸等因素的影響，因此鍛坯以非線性的溫度梯度降溫冷卻，且不同批次鍛坯退火的爐冷冷卻速率很難保證一致?圖 2 為不同冷卻速率下 Ti55531合金晶界 α 相和片層狀 α 相的厚度 (平均值)?從圖 2 可以看出，當 Ti55531合金采用非控溫方式自然爐冷時 (S-A), 析出的片層狀 α 相的厚度約為 0.217 μm, 明顯高于按設定的冷卻速率進行爐冷時片層狀 α 相的厚度?在本試驗中，以非控溫方式自然爐冷時其冷卻速率要低于設定的冷卻速率?隨著冷卻速率的提高，晶內片層狀 α 相的厚度則呈現逐漸減小的趨勢，由 0.217 μm 逐漸減小到 0.095 μm?而晶界 α 相厚度均處于 0.6~0.7 μm 之間，隨著爐冷冷卻速率的提高變化不明顯?

2.2 室溫拉伸性能

Ti55531合金經不同冷卻速率爐冷后的室溫拉伸性能如圖 3 所示?從圖 3 可以看出，隨著爐冷冷卻速率的提高，Ti55531合金的抗拉強度和屈服強度逐漸增加，而延伸率和斷面收縮率則逐漸降低?此外，以非控溫方式自然爐冷時 (S-A), 合金的拉伸強度明顯低于按設定速率冷卻時的拉伸強度?Ti55531合金在爐冷過程中析出了片層狀的 α 相，該 α 相是合金強化的主要因素，其強化作用的物理本質是冷卻過程中析出的彼此交織排布的片層狀 α 相及其應力場與位錯運動之間的交互作用?片層狀 α 相的彌散析出，形成了大量的 α/β 界面，從而阻礙了位錯的滑移，減小了位錯的有效滑移長度，明顯提高了材料的拉伸強度 [16]?

Ti55531合金以非控溫方式自然爐冷時 (S-A), 析出的片層狀 α 相厚度最厚 (0.217 μm), 強化效果相對較弱，抗拉強度和屈服強度分別為 1023 MPa 和 938 MPa, 延伸率和斷面收縮率分別為 18.0% 和 42.0%?當 Ti55531合金按設定速率冷卻時，隨著冷卻速率的提高，析出的片層狀 α 相厚度逐漸減小 (圖 2),α/β 界面逐漸增多 (圖 1), 強化效果逐漸增強，抗拉強度和屈服強度分別由 1176 MPa 和 1071 MPa (1.5~1.7 ℃/min) 增加到 1194 MPa 和 1122 MPa (2.5~2.7 ℃/min), 均明顯高于以非控溫方式自然爐冷時的抗拉強度和屈服強度?

在金屬材料的多種強化方式中，細晶強化一直是改善多晶體材料強度最有效的方法之一?根據位錯理論，晶界是位錯運動的障礙，細化晶粒可以產生更多的晶界，晶粒或相越細小，晶界或相界就越多，相鄰晶粒或相產生切變變形需要的應力就越大，這種強化效應就越顯著?霍爾–佩奇 (Hall-Petch) 關系式 σ?=σ?+k??d^(-1/2) 可用于描述多晶體材料強度與其晶粒尺寸之間的關系?其中，σ?為材料的屈服極限，是材料發生 0.2% 變形時的屈服應力；σ?為移動單個位錯時產生的晶格磨損阻力；k?為與材料種類?性質以及晶粒尺寸有關的常數；d 為平均晶粒尺寸?

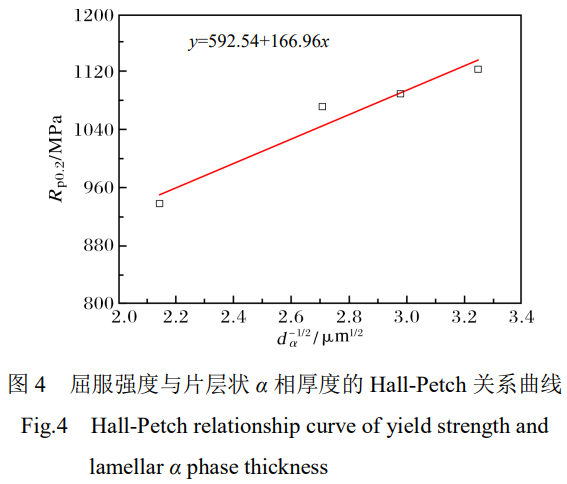

Ti55531合金屈服強度與其片層狀 α 相厚度的 Hall-Petch 關系曲線如圖 4 所示?從圖 4 可以看出，以片層狀 α 相厚度作為 d 值建立的 Hall-Petch 關系曲線擬合較好?通過 Origin 擬合曲線測得其復相關系數 R 值為 0.974, 此時的 Hall-Petch 關系方程為:σ?=592.54+166.96 d^(-1/2), 其中，反映移動單個位錯時產生的晶格磨損阻力 σ?為 592.54 MPa, 與材料種類?性質以及晶粒尺寸有關的常數為 166.96?

2.3 斷裂韌度

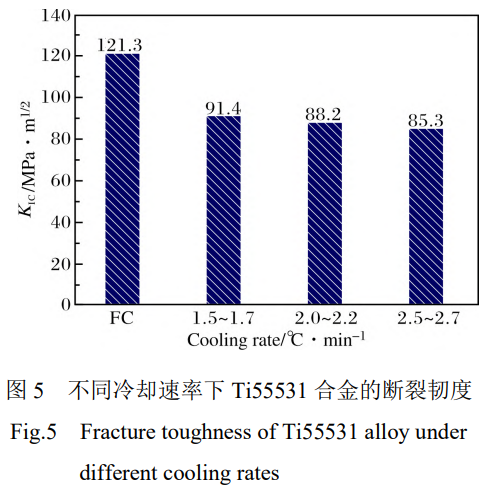

Ti55531合金經不同冷卻速率爐冷后的斷裂韌度如圖 5 所示?從圖 5 可以看出，隨著冷卻速率的提高，Ti55531合金的斷裂韌度呈現逐漸降低的趨勢，由非控溫方式自然爐冷時的 121.3 MPa?m^(1/2) 降低至按 2.5~2.7 ℃/min 冷卻時的 85.3 MPa?m^1/2。

鈦合金中析出的 α 片層厚度是決定其斷裂韌性的重要因素?寬 α 片層裂紋尖端形成空洞所需要的應力要大于細 α 片層裂紋尖端形成空洞所需要的應力?若 α 片層斷裂所需的能量大于繞過 α 集束的能量，裂紋則向集束方向偏轉 [17], 隨著 α 片層厚度的增加，可以有效阻止裂紋直線擴展，從而消耗更多的能量，使合金具有更高的斷裂韌性?

本實驗中，隨著冷卻速率的提高，冷卻過程中析出的晶內片層狀 α 相厚度逐漸減小，使得 Ti55531合金的斷裂韌度逐漸降低?因此對于 Ti55531合金，其斷裂韌度與冷卻過程中析出的片層狀 α 相厚度呈正相關關系?

2.4 沖擊吸收能量

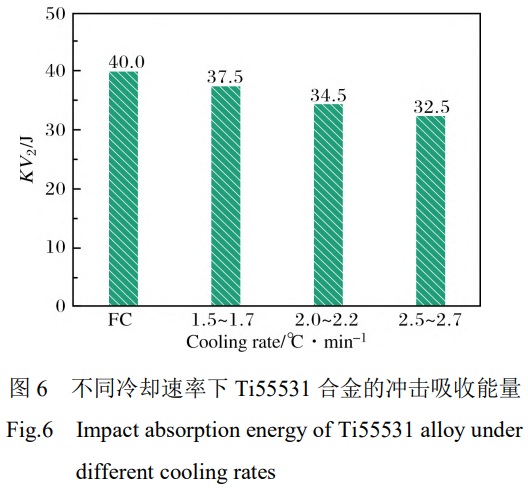

Ti55531合金經不同冷卻速率爐冷后的沖擊吸收能量如圖 6 所示?從圖 6 可以看出，隨著冷卻速率的提高，Ti55531合金的沖擊性能呈現逐漸降低的趨勢，沖擊吸收能量由非控溫方式自然爐冷時的 40.0 J 降低至按 2.5~2.7 ℃/min 冷卻時的 32.5 J?以上結果表明，Ti55531合金的沖擊吸收能量也與其冷卻過程中析出的片層狀 α 相厚度呈正相關關系?

沖擊性能反映了材料在沖擊載荷作用下吸收塑性變形功和斷裂功的能力，其對材料顯微組織結構和形態比較敏感?在絕大多數情況下，片層組織鈦合金的沖擊韌性較其它組織類型鈦合金有一定程度的降低 [18-19]?由圖 2 可知，隨著冷卻速率的提高，晶內片層狀 α 相厚度呈現逐漸減小的趨勢，當片層狀 α 相厚度較大時，α/β 界面數量相對較少，單位體積內所占比例較小，即阻礙位錯運動的障礙較小，在沖擊載荷的作用下，片層狀 α 相之間的協調性提高，產生的應力較小，因此減弱了裂紋的形成；當裂紋形成后，裂紋擴展與其尖端的應力場有較大關系?裂紋總是選擇能量最低的路徑擴展?當片層狀 α 相厚度較大時，裂紋穿過 α 片層所消耗的能量大于裂紋轉向或分叉所需的能量，此時裂紋將沿著 α 片層進行擴展，使裂紋擴展路徑的曲折程度增加，從而提高了裂紋的擴展功，因此較厚的片層狀 α 相能夠使材料獲得更高的沖擊吸收能量 [20-21]?

3、結 論

(1) Ti55531合金經不同冷卻速率爐冷后，均形成了明顯的晶界 α 相，顯微組織均由平直晶界 α 相 (α?GB?)、殘余 β 相以及尺寸不一的晶內片層狀 α 相 (α?WM?) 組成。隨著冷卻速率的提高，晶內片層狀 α 相厚度呈現逐漸減小的趨勢，而晶界 α 相厚度變化不明顯?

(2) Ti55531合金 β 退火冷卻時析出的片層狀 α 相厚度與其力學性能有著直接的關系，隨著冷卻速率的提高，其抗拉強度和屈服強度逐漸增加，延伸率和斷面收縮率逐漸降低?此外，以非控溫方式自然爐冷時的拉伸強度明顯低于按設定冷卻速率爐冷時的拉伸強度?

(3) Ti55531合金的片層狀 α 相厚度 d 值和屈服強度之間較好的符合 Hall-Petch 關系，復相關系數 R 值為 0.974,Hall-Petch 方程為 σ?=592.54+166.96 d^(-1/2)。

(4) Ti55531合金的斷裂韌度和沖擊吸收能量均與冷卻析出的片層狀 α 相厚度呈正相關關系，隨著片層狀 α 相厚度的減小，斷裂韌度和沖擊吸收能量均呈現逐漸減小的趨勢?

參考文獻 References

[1] 曹春曉。一代材料技術，一代大型飛機 [J]. 航空學報，2008, 29 (3): 701-706.

[2] Cai J H, Xin S W, Li L, et al. Effect of strain amounts on cold compression deformation mechanism of Ti-55531 alloy with bimodal microstructure [J]. Materials Science Forum, 2021, 1035: 182-188.

[3] Xu Z L, Huang C W, Tan C S, et al. Influence of microstructure on cyclic deformation response and micromechanics of Ti-55531 alloy [J]. Materials Science and Engineering: A, 2021, 803: 140505.

[4] 周琳，劉運璽，付明杰。原位自生 TiB 增強 Ti-55531 合金復合材料組織與力學性能研究 [J]. 鈦工業進展，2022, 39 (2): 33-37.

[5] Wu D, Liu L B, Zhang L G, et al. Tensile deformation mechanism and micro-void nucleation of Ti-55531 alloy with bimodal microstructure [J]. Journal of Materials Research and Technology, 2020, 9 (6): 15442-15453.

[6] Duret N. Titanium for damage tolerance applications on A380 [C] //Lutjering G, Albrecht J. Ti-2003 Science and Technology. Hamburg: DGM, 2003: 2667.

[7] Black S. The rear pressure bulkhead for the Airbus A380 employs resin film infusion [J]. High-Performance Composites, 2003, 11 (3): 45-48.

[8] 張啟飛，楊帥，劉書君，等。時效處理對 Ti55531鈦合金微觀組織演變規律及力學性能的影響 [J]. 稀有金屬材料與工程，2022, 51 (7): 2645-2653.

[9] 趙彬，吳金平，羅媛媛，等。熱處理對 Ti-5331 合金板材組織及力學性能的影響 [J]. 鈦工業進展，2020, 37 (1): 17-21.

[10] 王清瑞，沙愛學，黃利軍，等。熱處理制度對 Ti-55531 合金組織和力學性能的影響 [J]. 鈦工業進展，2014, 31 (2): 16-19.

[11] 高玉社，李少強，張鋼，等。熱處理工藝對 Ti55531鈦合金組織及性能的影響 [J]. 西安工業大學學報，2011, 31 (4): 365-369.

[12] Wu C, Huang L, Li C M. Experimental investigation on dynamic phase transformation and texture evolution of Ti55531high strength titanium alloy during hot compression in the α+β region [J]. Materials Science & Engineering A, 2020, 773: 138851.

[13] Chen F W, Xu G L, Zhang X Y, et al. Isothermal kinetics of β?α transformation in Ti-55531 alloy influenced by phase composition and microstructure [J]. Materials & Design, 2017, 130: 302-316.

[14] 鄭寶星，鄧小虎，武川. Ti55531鈦合金本構方程及動態再結晶模型建立 [J]. 塑性工程學報，2021, 28 (9): 161-169.

[15] 常輝，Gautier E, 周廉。一種亞穩 β 鈦合金的相變動力學 [J]. 科學通報，2014, 59 (10): 854-858.

[16] Dehghan-Manshadi A, Dippenaar R J. Development of α-phase morphologies during low temperature isothermal heat treatment of a Ti-5Al-5Mo-5V-3Cr alloy [J]. Materials Science & Engineering A, 2011, 528 (3): 1833-1839.

[17] Richards N L, Barnby J T. The relationship between fracture toughness and microstructure in alpha-beta titanium alloys [J]. Materials Science & Engineering, 1976, 26 (2): 221-229.

[18] 朱知壽。新型航空高性能鈦合金材料技術研究與發展 [M]. 北京：航空工業出版社，2013.

[19] 韓飛孝，孫小平，鄭念慶，等。熱加工工藝對葉片用 TC4 鈦合金棒材組織與性能的影響 [J]. 鈦工業進展，2022, 39 (6): 7-12.

[20] 彭小娜。損傷容限型 TC4-DT 合金鍛件組織性能控制研究 [D]. 西安：西北工業大學，2014.

[21] 黃帆，孫虎代，海敏娜，等。緊固件用 TB2 鈦合金棒材熱處理工藝研究 [J]. 鈦工業進展，2023, 40 (1): 27-31.
